Żywica epoksydowa WEICON ceramik BL200 keramik

Żywica epoksydowa WEICON ceramik BL

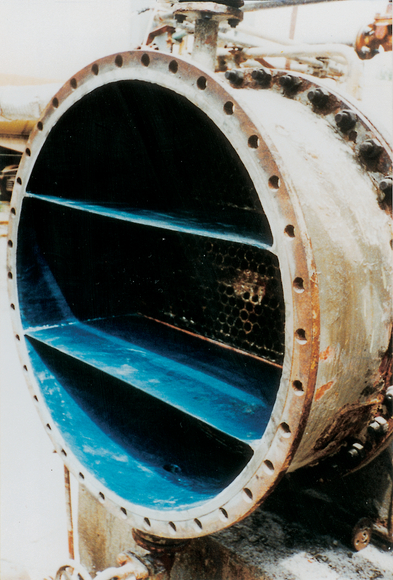

• Płynny kompozyt- wypełnienie mineralne

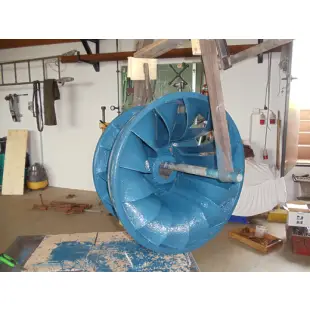

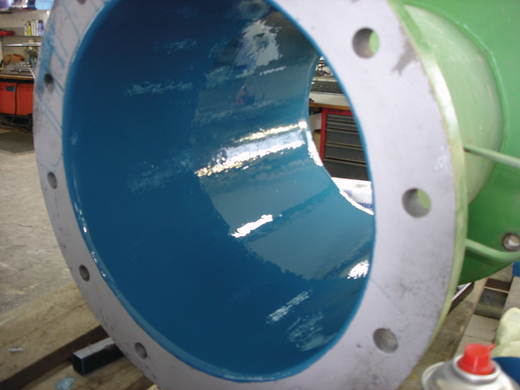

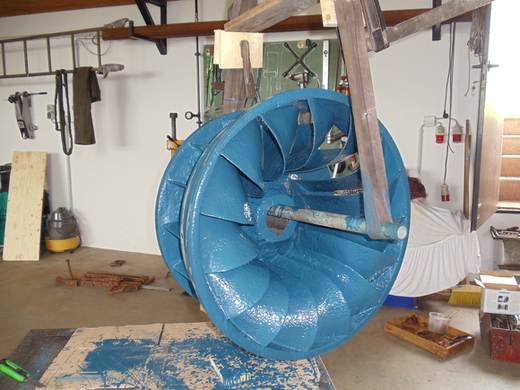

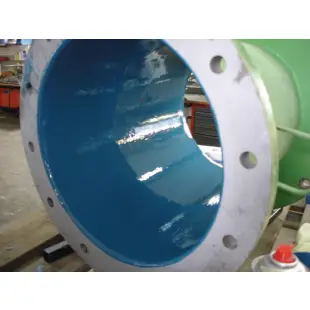

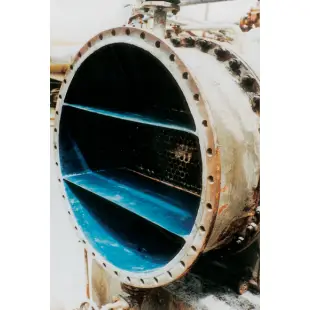

• Ekstremalnie odporny na abrazję
• Odporny na wysokie temperatury do +180°C
• Może być stosowany w przemyśle spożywczym

• Baza- Epoksyd
• Wypełniacz -węglik krzemu, krzemian cyrkonu
• Konsystencja -płynny
• Barwa - niebieska
• Waga opakowania 200g

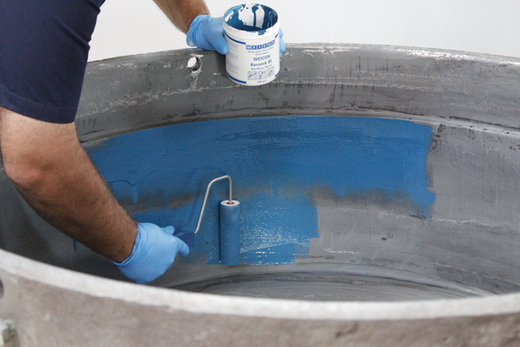

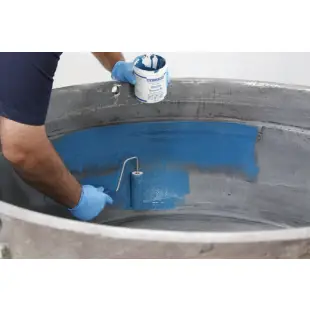

• Temperatura aplikacji +15 °C do +40 °C
• Temperatura komponentów > 3°C nad rosą punkt wilgotność względna powietrza < 85 %
• Stosunek masy mieszanki, waga 100:8
• Stosunek masy mieszanki, Ilość 100:15 Lepkość mieszanki w +25 °C 23.000 mPa·s
• Gęstość mieszaniny 1,8 g/cm³
• Zużycie grubość warstwy 1,0 mm 1.8 kg/m² maksymalna grubość warstwy w jednorazowej aplikacji 10 mm

• Czas otwarty w 20°C, porcja 500g 55 min
• Czas nakładania warstw (Wytrzymałość 35%) 5 godz
• Wytrzymałość mechaniczna po (Wytrzymałość 80%) 8 godz
• Wytrzymałość końcowa (Wytrzymałość 100%) 12 godz Kurczliwość 0,13 %

• Warunki utwardzania 24 h RT + 4 h 60 °C
• Wytrzymałość na rozciąganie DIN EN ISO 527-2 59 MPa
• Wydłużenie zrywające DIN EN ISO 527-2 0.9 %
• Moduł sprężystości DIN EN ISO 527-2 7100-7300 MPa
• Odporność na ciśnienie DIN EN ISO 604 116 MPa
• Wytrzymałość na zginanie DIN EN ISO 178 80 MPa
• Twardość (Shore D) DIN ISO 7619 90±3
• Przyczepność DIN EN ISO 4624 17 MPa

• Stal 1.0338 piaskowana 12 MPa
• Stal nierdzewna V2A piaskowana 11 MPa
• Aluminium piaskowany 7 MPa stal ogniowo ocynkowana 4 MPa

• Odporność termiczna -35 °C do +180 °C Tg po utwardzeniu w temp. pokojowej (DSC) ~ +52 °C Tg przy temp. (120°C) (DSC) +69 °C
• Wytrzymałość na odkształcenia termiczne DIN EN ISO 75-2 +55 °C
• Przewodność termiczna DIN EN ISO 22007-4 0,6 W/m·K
• Pojemność cieplna DIN EN ISO 22007-4 0,91 J/(g·K)

• Oporność właściwa DIN EN 62631-3-1 5,8·10¹¹ Ωm
• Magnetyczny- Nie
• Atesty IMPA-Code 812937/ 38 ISSA-Code 75.509.19/20
• Certyfikat morski DNV
• Dopuszczony do kontaktu z żywnością ISEGA | LFGB | EG 1935/2004
