Transformator separacyjny dlaczego podnosi napięcie?

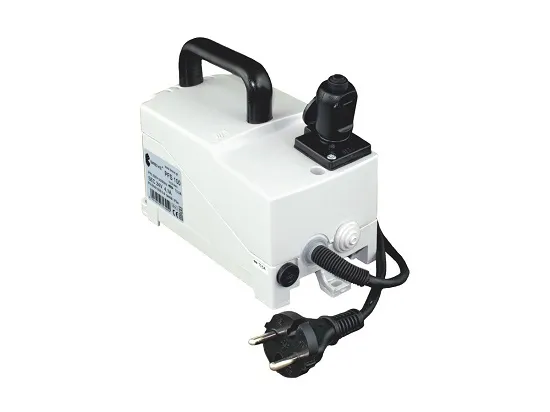

Co to jest transformator separacyjny 230/230 i do czego służy?

 Często pojawiają się pytania o transformatory separacyjne. Separacyjne  to te transformatory, w których napięcie wyjściowe jest najczęściej równe napięciu wejściowemu i posiadają  separację galwaniczną między uzwojeniem pierwotnym i wtórnym.Transformatory separacyjne stosowane są tam, gdzie wymagana jest ochrona porażeniowa przed prądem doziemnym.


Dlaczego transformator separacyjny 230/230 podnosi napięcie?

Transformator małej mocy i przekładni 230/230V cechują pewne właściwości, które są wspólne dla wszystkich transformatorów – zauważalne szczególnie dla małych mocy, często uważane za wadę produktu choć jest to zjawisko naturalne.

Po zasilenia napięciem na wejściu podczas jałowej pracy transformatora (bez obciążenia) napięcie wtórne jest zawsze sporo wyższe od napięcia nominalnego. Dla przykładu transformator separacyjny 230/230V  o mocy 30VA,podczas pracy jałowej jego napięcie jałowe na wyjściu może przekraczac nawet 260V.
Transformator małej mocy nieobciążony w pełni , zawsze będzie miał zauważalnie napięcie wyższe niż nominalne, a obowiązkiem producenta jest zapewnienie, utrzymania napięcia na wyjściu dokładnie 230V, przy spełniniu następujących warunków:

• napięcie zasilania 230V
• prąd obciążenia 30/230=130mA\ temperatura otocznia 40stC
• cos(fi) odbiornika = 1

Warto tutaj zwrócić uwagę, że  odbiorniki o charakterze pojemnościowym mają tendencję do dodatkowego podnoszenia wartości napięcia AC na wyjściu transformatora, co wynika z praw fizyki. Dlatego podłączony do transformatora odbiornik np. zasilacz impulsowy, który w/ za obwodem prostownika posiada kondensator dużej pojemności , ma swój zwrotny wpływ na napięcie AC na zaciskach transformatora.

Nie należy zapominać o jednoczesnym pomiarze napięcia zasilania, jeśli weryfikuje się napięcie wyjściowe.

W sytuacjach, kiedy przewiduje się bardzo małe obciążenia napięcia 230V – mniejsze niż moc nominalna transformatora szczególnie małej mocy, oraz na dodatek kiedy charakter odbiornika jest wyraźnie pojemnościowy,  warto zastosować własnie transformaor o mocy większej – np. zamiast 30VA przejść na min 63VA, wówczas co może przeczy naturalnemu potrzeganiu sytuacja się poprawi.  Gdy mamy do czynienia z wiekszymi ilościami transformatorów, ekonomicznie bardziej rozsądnym będzie wykonanie specjalnego transformatora małej mocy, którego napięcie wyjściowe będzie 230V, dla konkretnej wartości prądu obciążenia. Wówczas problem za dużego napięcia nie wystapi.
