Końcówki kablowe izolowane SGE

Jakie powinny być końcówki kablowe odpowiedź jest prosta tanie i dobre. Taka jest prpopozycja od SGE fabryki wytwarzającej końcówki kablowe różnego typu od ponad 30lat.Wykonane wg DIN 46234

Oczkowe końcówki izolowane

pozwalają na stworzenie trwałego połączenia pomiędzy przewodem wielodrutowym a  miejscem wtyku skręcanym na śrubę. Zapewnia to zamknięty kształt pierścienia, który całkowicie obejmuje śrubę lub bolec, dzięki temu końcówki oczkowe maja większa stabilność  i lepsze połączenie. Do ich zalet należą: Nie wypadnie nawet przy wibracjach. Wytrzymałość mechaniczna: Lepsze przenoszenie sił i stabilność, lepsze połączenie elektryczne. Trwałość: Mniejsze ryzyko uszkodzenia połączenia.
 SGE oferuje szeroki wybór końcówek oczkowych izolowanych dla rozmiarów otworów od M3 do M10 do przewodów typu linka  o przekrojach od 0.5 do 6 mm^{2 .}
Końcówki oczkowe izolowane SGE oferowane są w trzech kolorach żółty, czerwony i niebieski.
Tak szeroki asortyment końcówek oczkowych pozwala na dobranie idealnej końcówki do średnicy przewodu i  śruby montażowej.



Końcówki widełkowe izolowane

są kolejną ciekawą propozycją od SGE. Mają kształt litery "U", co umożliwia łatwe wsunięcie na śrubę lub bolce bez konieczności ich całkowitego odkręcania. Zapewniają łatwiejszy montaż - w miejscach trudno dostępnych lub gdy często są demontowane. Nie trzeba odkręcać całkowicie śruby, wystarczy ją poluzować.
 Ich wadą jest mniejsza stabilność niż oczkowa: Może wypaść, jeśli śruba nie jest odpowiednio dokręcona. Są też mniej odporne na wibracje. Wybór końcówek widełkowych izolowanych jest podobny i mamy do dyspozycji od  rozmiarów otworów M3 do M8 do przewodów typu linka  o przekrojach od 0.5 do 6 mm^{2 .}

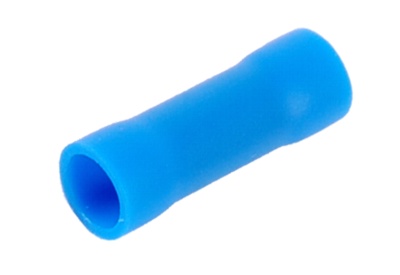

Złączki doczołowe- Tulejki izolowane

tulejki lub złączki równoległe służą do łączenia dwóch przewodów poprzez ich wsunięcie w przeciwnych kierunkach do wnętrza złączki. Zalecane jest stosowanie  tulejek w wersjach izolowanych (z dodatkową warstwą ochronną z tworzywa sztucznego). Głównym ich przeznaczeniem jest łączenie przewodów elektrycznych: Stosowane w instalacjach elektrycznych do trwałego i bezpiecznego łączenia przewodów. Oraz przy naprawach przewodów:  Używane, gdy konieczne jest przedłużenie lub połączenie dwóch odcinków przewodów. Tulejki izolowane znajdziemy w rozmiarach pasujących do przekrojów przewodu od 0.5 do 6 mm²



Szybkozłączki

czyli  złączki rozgałęźne przebijające izolacje. Pozwalają na wpięcie dodatkowego przewodu w istniejący. Jest to dobre rozwiązanie podczas szybkich prac serwisowych samo podłączenie polega na wsunięciu przewodu, który chcemy dopiąć do już istniejącego (np. wykonując odejście ) następnie złączkę zakłada się na żyłę (bez konieczności zdjęcia jej izolacji). Całość jest ściskana co powoduje, że złączka przebija izolacje żyły głównej tworząc połączenie. Bardzo często takie rozwiązanie jest spotykane w motoryzacji np.  gdy konieczne jest wyprowadzenie wiązki elektrycznej do gniazda haka. Konieczne wtedy jest wpięcie się w istniejącą instalacje i poprowadzenie przewodów do gniazda. Jest to rozwiązanie najczęściej praktykowane. Warto tutaj zwrócić uwagę ,że najbardziej trwałym rozwiązaniem podczas montażu takiego gniazda jest zastosowanie wiązki dedykowanej. Szybkozłączki do przewodów o przekrojach od 0,5 d 6mm^2.
