Jaki bezpiecznik do multimetru Brymen

Data dodania: 02-03-2023

Jaki bezpiecznik do multimetru Brymen?

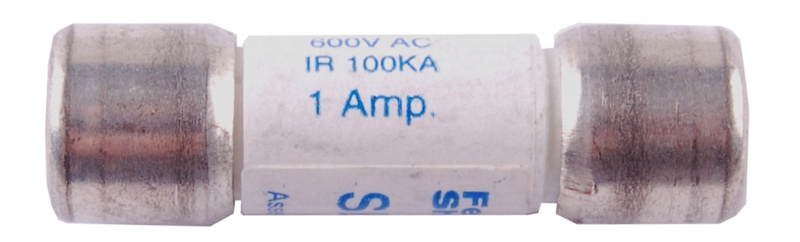

Multimetry Brymen są to profesjonalne aparaty pomiarowe o wysokim stopniu zabezpieczeń, są to jedne z nielicznych multimetrów na rynku która posiadają takie zabezpieczenia. Jednak pomimo wysokiego poziomy zabezpieczenia zapewnianego przez producenta , zdarzają się przypadki w których użytkownik wymusił zadziałanie zabezpieczeń na skutek niewłaściwe obciążonych wejść pomiarowych. Elementami pełniącymi funkcje zabezpieczeń w miernikach brymen są cylindryczne wkładki topikowe nazywane powszechnie bezpiecznikami ceramicznymi. W zależności od modelu i multimetry wyposażone są w kilka szt. bezpieczników ceramicznych - przeważnie są do 2 lub 3 wkładki topikowe chroniące różne wejścia w urządzeniu

Jaki bezpiecznik do miernika ?

W przypadku mierników Brymen każdy z przyrządów ma ściśle określony rodzaj i parametry bezpiecznika jakie należy stosować. Przeważnie dane te są podane w instrukcji obsługi. W celu zachowania długiej żywotności miernika należy bezwzględnie przestrzegać wskazanych przez producenta parametrów wkładek topikowych ponieważ błędnie dobrana wkładka może nie spełniać swojej funkcji i uszkodzić miernik.

Najważniejsze cechy opisujące bezpiecznik ceramiczny stosowany w mierniku to prąd /napięcie, rozmiar (najczęściej są to wkładki o wymiarach 6x32 lub 10x38) oraz typ stosowanej wkładki np. stosowanie wkładek szybkich typ. F

Dobór bezpieczników do mierników i multimetrów Brymen

Brymen stosuje w swoich miernikach wkładki renomowanych producentów i tak w miernikach najczęściej stosowane bezpieczniki ceramiczne są to produkty marki SIBA lub BUSSMANN

Poniżej przedstawiamy tabele doboru bezpieczników:

Bezpiecznik ceramiczny 0.63A/500V (6x32mm)- stosowany w miernikach: BM907, BM906, BM905,BM257, BM255, BM252, BM251,BM817, BM815, BM812, BM811, BM857 1), BM807, BM806, BM805 2),BM319
Bezpiecznik cylindryczny 12.5A/500V (6x32mm) -stosowany w miernikach: BM817, BM815, BM812, BM811, BM857 1),BM807, BM806, BM805 2)
Bezpiecznik cylindryczny 1A/600V (10x38mm) - BM829, BM827, BM822, BM821, BM867, BM817a, BM815a, BM812a, BM811a & BM857a
Bezpiecznik cylindryczny 10A/600V (10x38mm) - BM907, BM906, BM905, BM257, BM255, BM252, BM251, BM829, BM827, BM822, BM821, BM867, BM817a, BM815a, BM812a, BM811a & BM857a
Bezpiecznik cylindryczny 0.25A/1000V (6x32mm) - BM878, BM877
Bezpiecznik ceramiczny 0.4A/1000V (6x32mm) - BM878, BM877, BM876, BM907s, BM906s, BM905s, BM257s, BM255s, BM252s, BM251s, BM807s, BM806s, BM805s, BM319s
Bezpiecznik ceramiczny 0.44A/1000V (10x38mm) - BM829s, BM827s, BM822s, BM821s & BM867s,BM869, BM869s, BM525, BM521, BM525s, BM521s, BM817CF, BM815CF, BM812CF, BM811CF, BM817CFa, BM815CFa, BM812CFa, BM811CFa, BM817s, BM815s, BM812s, BM811s & BM857s, BM859CF, BM859CFa, BM859s
Bezpiecznik ceramiczny 11A/1000V (10x38mm) - BM907s, BM906s, BM905s,BM257s, BM255s, BM252s, BM251s,BM829s, BM827s, BM822s, BM821s, BM867s,BM869, BM869s, BM525, BM521, BM525s, BM521s,BM817CF, BM815CF, BM812CF, BM811CF, BM817CFa, BM815CFa, BM812CFa, BM811CFa, BM817s, BM815s, BM812s, BM811s & BM857s, BM859CF, BM859CFa, BM859s, BM807s, BM806s, BM805s
BM319s

Zalecenia producenta:

1) W starszych modelach Brymen BM817, BM815, BM812, BM811 stosowano bezpieczniki 1A/240V (6x25mm) & 13A/240V (6x25mm) BS; W celu dostosowania do normy 61010-1 w wersji 2, wkładki bezpiecznikowe należy wymienić odpowiednio na 0.63A/500V (6x32mm) & 12.5A/500V (6x32mm).
2) W starszych modelach BM807, BM806, BM805 pierwotnie stosowano bezpieczniki 0.5A/250V (6x32mm) & 15A/250V (6x32mm) ; W celu dostosowania miernik do normy 61010-1 w wersji 2, wkładki bezpiecznikowe należy wymienić odpowiednio na 0.63A/500V (6x32mm) & 12.5A/500V (6x32mm).

Rodzaje bezpieczników stosowanych w starszych miernikach wycofanych z produkcji:

BM201, BM202: 1A/240V (6x25mm) & 13A/240V (6x25mm) BS fuses; W celu dostosowania miernik do normy 61010-1 w wersji 2, wkładki bezpiecznikowe należy wymienić odpowiednio na bezpieczniki o parametrach 0.63A/500V (6x32mm) & 12.5A/500V (6x32mm).
BM318: 10A/250V (5x20mm)
BM338: 10A/600V (6x38mm)
